ある程度、年式がたった車においてはディーラーオプションナビ(DOP)やメーカーオプションナビ(MOP)の地図データが古くなったり、ナビのモニタインチ数が大きくなったりします。地図データが古くなるのはもちろんですが、何よりモニターの大きさがかなり変わって大きくなっています。昔は2DINが規格上でだいたいの社外ナビにおいても7インチナビが多かったです。しかし、現在では9インチナビや10インチナビが大半になってきています。
また、ディーラーオプションナビ(DOP)自体の設定がない車種も比較的多くなってきている印象です。つまり、もともと取り付いているナビはメーカーオプションナビ(MOP)ということになってきています。

2020年より前の車種だと7インチナビの設定もあったり中には8インチナビだたり9インチナビだと高価だったりしました。ですが、ここ最近の車種はどのメーカーでも9インチだったり10インチだったりしています。

この記事を読む方へのオススメ

そこで、少し古いナビですがMM316D-WをMM518D-Lに交換(換装)してみようとしました。

なぜなら、2016年製ナビくらいから2022年製ナビのディーラーオプションナビ(DOP)の裏側の配線コネクタの位置や形状が同じだったからです。

GPS配線コネクタ形状やテレビ配線コネクタ形状やメインハーネス形状やUSBメモリ配線コネクタ形状やテレビ位置が全く同じでした。その他ラジオのAM/FM配線コネクタの形状と位置も全く同じでした。BluetoothスピーカーやBluetoothマイクの配線コネクタと位置形状とも同じでした。

全体的な裏側の画像としては以下のようになっています。

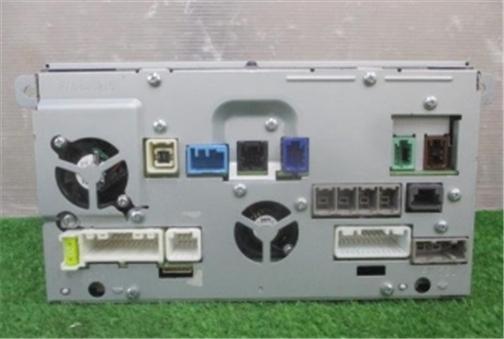

MM316D-Wの裏側の配線コネクタ形状と位置です。

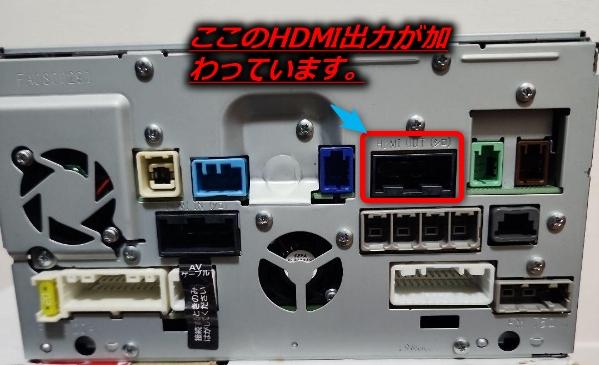

次にMM518D-Lの裏側の配線コネクタ形状と位置です。

HDMI出力が追加されてサブモニターなどへの出力がRGBなどのアナログのみではなくHDMI出力のデジタル対応になっています。ここのHDMI配線コネクタを使用してサブモニターなどへの出力をされる方は以下のようなHDMI配線コネクタが必要になります。

以下のようなHDMIコネクタを使用することでHDMIが使用可能になります。

あとは、インパネ類を外して同じ位置にメインハーネスやその他のコネクタを接続するとディーラーオプションナビ(DOP)の交換ができます。ただし、通信アダプタを使用する際には2016年まではCARWINGSだったサービスが終了しているので、現在ではNISSANコネクトに再申し込みをしなければなりません。必要のない方はそのままで問題ないのです。が、通信アダプタの設定がされていないと「ただいま接続できません(ID:11)」というようなエラー表示が出ることがありますが基本的に通信アダプタの設定をしていないのでエラー表示が出て当然です。それが嫌であればNISSANコネクトに申し込みをしてディーラーなどにて設定していただくと解消されるかと思われます。

以下のような感じです。

これらは、地図データがあるので接続できない場合には最速ルートやオペレーターとの通話が利用できないだけでカーナビとしては推奨ルートから最短ルートや距離優先ルートなど5種類の検索はできます。

あとは以下のように配線コネクタを接続して通信アダプタのエラー表示以外が出なければ問題ないと思われます。NISSANコネクトに再申し込みをしたい方は再申し込みをすれば良いだけです。そうすると上記の「ただいま接続できません(ID:11)」というエラー表示は出なくなると思われます。

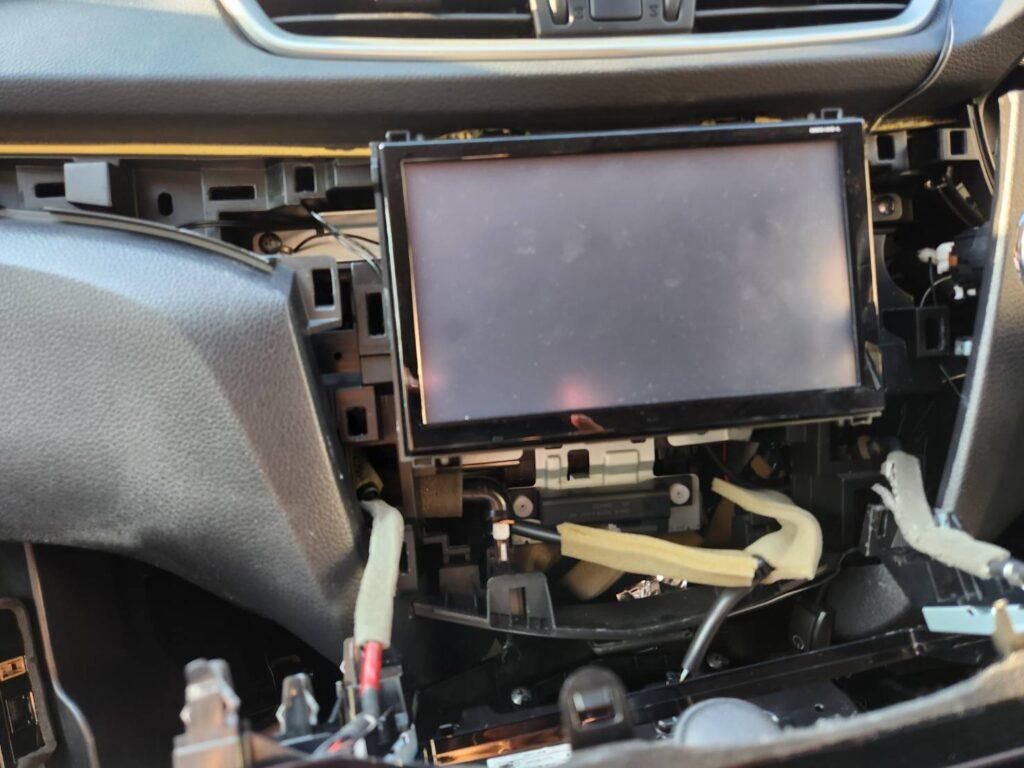

以下はインパネ類を外したところです。

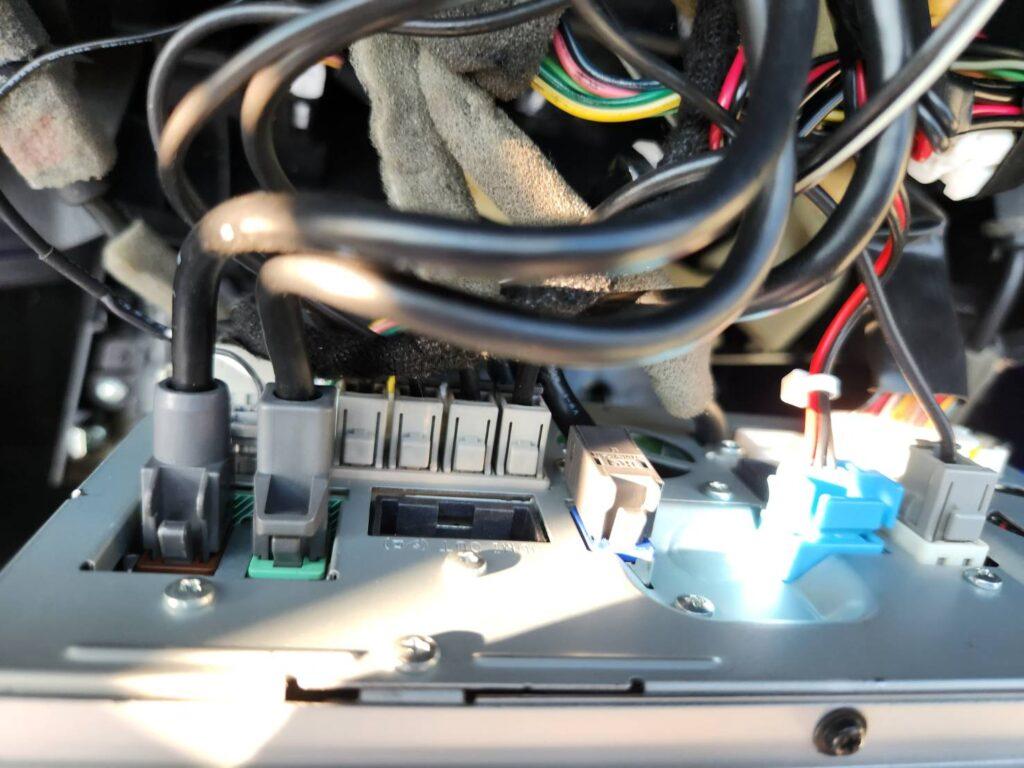

その後、かなり汚い画像ですがナビの裏側の配線コネクタを接続した画像です。(HDMI部分は未使用なので何も接続していません。

その後に動作確認をしたところ、モニターの開閉が開くには開くのですが、モニターのタッチパネルでCLOSED部分をタッチしても、左側上部のイジェクトボタンを押しても閉まりませんでした。

こういった場合は、接点不良が考えられるので(モニター部分は開くことは開いたので)以下の部分に接点復活剤や無水エタノール(市販のアルコール綿でイソプロパノールではないアル綿)で、接点復活をさせてあげるとモニターの開閉が改善されました。改善されない場合は修理になるのかもしれません。

¥531 (2025/09/04 15:04時点 | Amazon調べ)
¥833 (2025/09/04 15:06時点 | Amazon調べ)

接点復活剤ですと以下のようなものになります。

ホームセンターバロー 楽天市場店
¥1,023 (2025/09/29 17:37時点 | 楽天市場調べ)

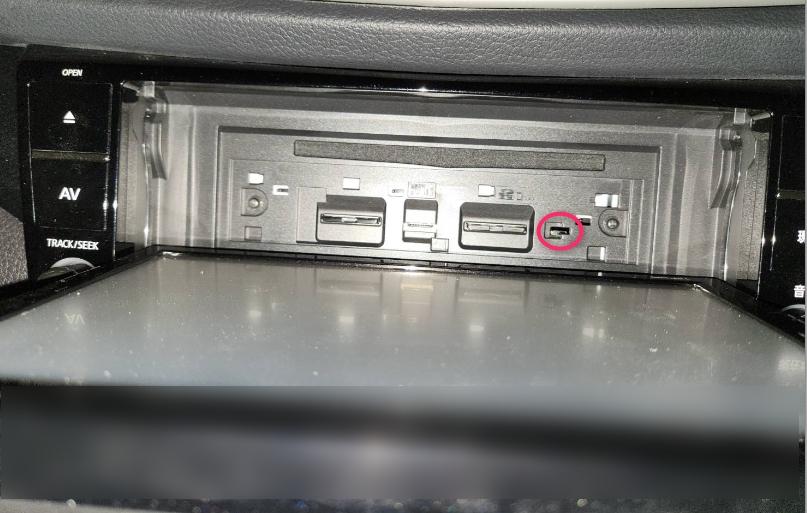

接点復活剤スプレー位置は以下になります。

そして、良くあるカーナビ本体とフレーム枠のセットで販売されているものもあります。その際にはエアコンスイッチパネルの部分に注目して購入するかどうかの判断の一因としてもよいのかもしれません。7インチナビまでのナビ(DOP)は、エアコンスイッチパネルの大きさが異なり9インチナビのフレーム枠と合わずに別途パナソニック製のエアコンスイッチパネル用のフレーム枠を購入しなければなりません。

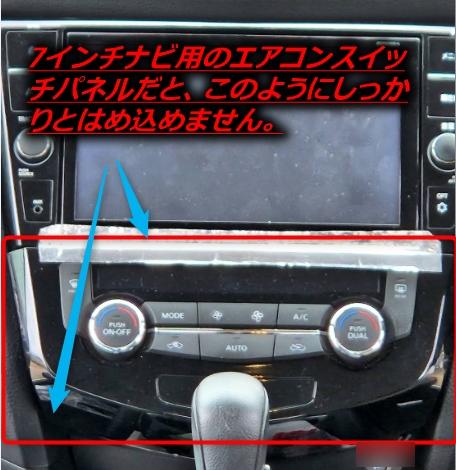

以下のようになってしまいます。

下部分(下部)のエアコンスイッチパネルが浮いてしまっています。なので、とりあえず9インチ用エアコンスイッチパネル品番(YEP0FX1E979、3,520円)が日産部品共販にて注文可能なので、品番指定で調べてもらわなければなかなかNISSAN製品ではなくパナソニック製のものになるので、分かってもらえないかもしれないので品番指定で確認して注文後に納品待ちになるかと思われます。

以下が、9インチ用エアコンスイッチパネルです。

  • 品番:YEP0FX1E979 価格3,520円(税込み)

上記の9インチ用エアコンスイッチパネルにエアコンスイッチを移植するのはとても簡単で、4つのネジを外し9インチ用エアコンスイッチパネルにピッタリ取り付けられるようになっています。

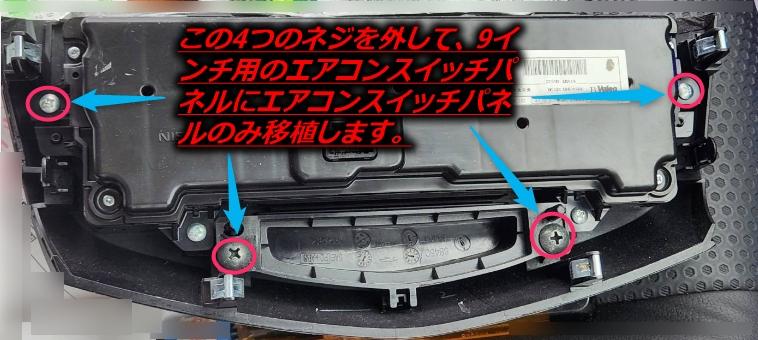

外す部分のネジは以下の画像参照してください。

7インチ用エアコンスイッチパネルと9インチ用エアコンスイッチパネルとの違いは、以下画像を見るとわかると思われますが、エアコンスイッチパネルの下部分の形が若干異なっています。

あとは、車体側のエアコンスイッチパネルを取り付ける位置にポン付け可能になっているはずです。

その他、通信アダプタは2016年までのディーラーオプションナビの通信アダプタは日産コネクト対応品ではないというのと2026年3月にNTTdocomoの3G回線が終了するのに伴い以下の通信アダプタ品番のものでCARWINGSや日産コネクト?の使用できるサービスが少なくなったり通信不可になるようです。

  • 品番:B8330-C9900
  • 品番:B8330-C9902

などの上記品番はNTTdocomoの3G回線にて通信をおこなっている為に、CARWINGSや日産コネクト?の一部サービスの利用ができなくなるようです。

以下NISSANコネクトのホームページ参照

その他に、通信アダプタの電源確保が必要になっているようなので通信アダプタは4G回線対応の通信アダプタにし(品番:B8330-C9907など)ます。

さらに、通信アダプタの電源確保ハーネスとアンテナ線(4Gもしくは3G回線)のハーネスが必要になります。

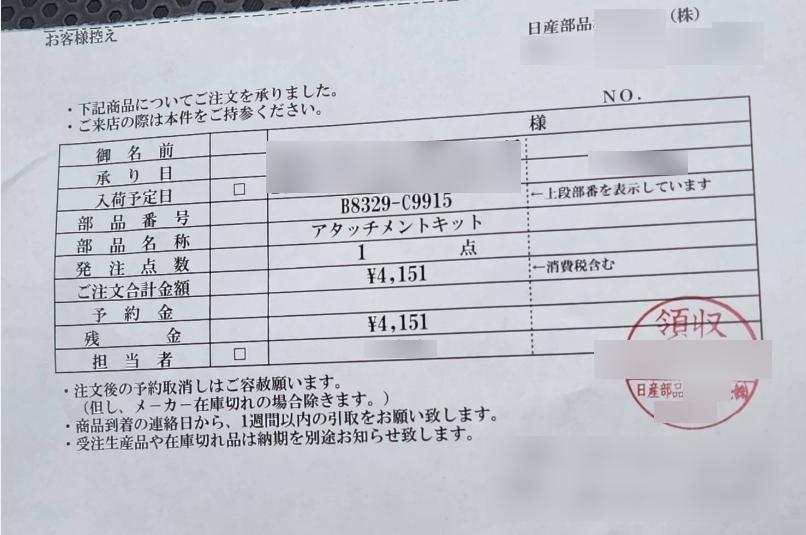

アタッチメントキットとしてNISSANにて購入可能です。品番は以下です。

  • 品番:B8329-C9915

その他に、モノタロウにて購入可能なようです。

アタッチメントキット品番:B8329-C9915のダイレクトリンクは以下になります。モノタロウにては、サブキツト,コンパスリンクとして販売されているようです。

その他サブキツト,コンパスリンクとして、品番の末尾が異なりますが以下にまとめて確認できます。

  • B8329-C9913
  • B8329-C9914
  • B8329-C9915
  • B8329-C9916

品番:B8330-C9906の通信アダプタは2019年に品番改定(品番改正)でB8330-C9907に統一されたようです。

日産オリジナルナビのNissanConnectサービス通信アダプタ(TCU)が使用している回線を教えて。

上記タイトルにて、以下のNISSANコネクトホームページに通信回線が3Gなのか4Gなのか記載されています。

車種別のものは以下のNISSANコネクトホームページに記載されています。

なお、NISSAN純正ナビ用のリモコンもあるようです。品番は以下になります。NISSAN(ニッサン) 日産純正部品 リモコン TV & VTR B8084-C9993

  • NISSAN(ニッサン) 日産純正部品 リモコン TV & VTR品番:B8084-C9993

実際のNISSAN純正ナビのリモコンは以下のAmazonから購入可能になっています。

¥7,800 (2025/09/13 14:27時点 | Amazon調べ)
